Mittelklemme Solar Modul schwarz inkl. Schraube und Nutenstein

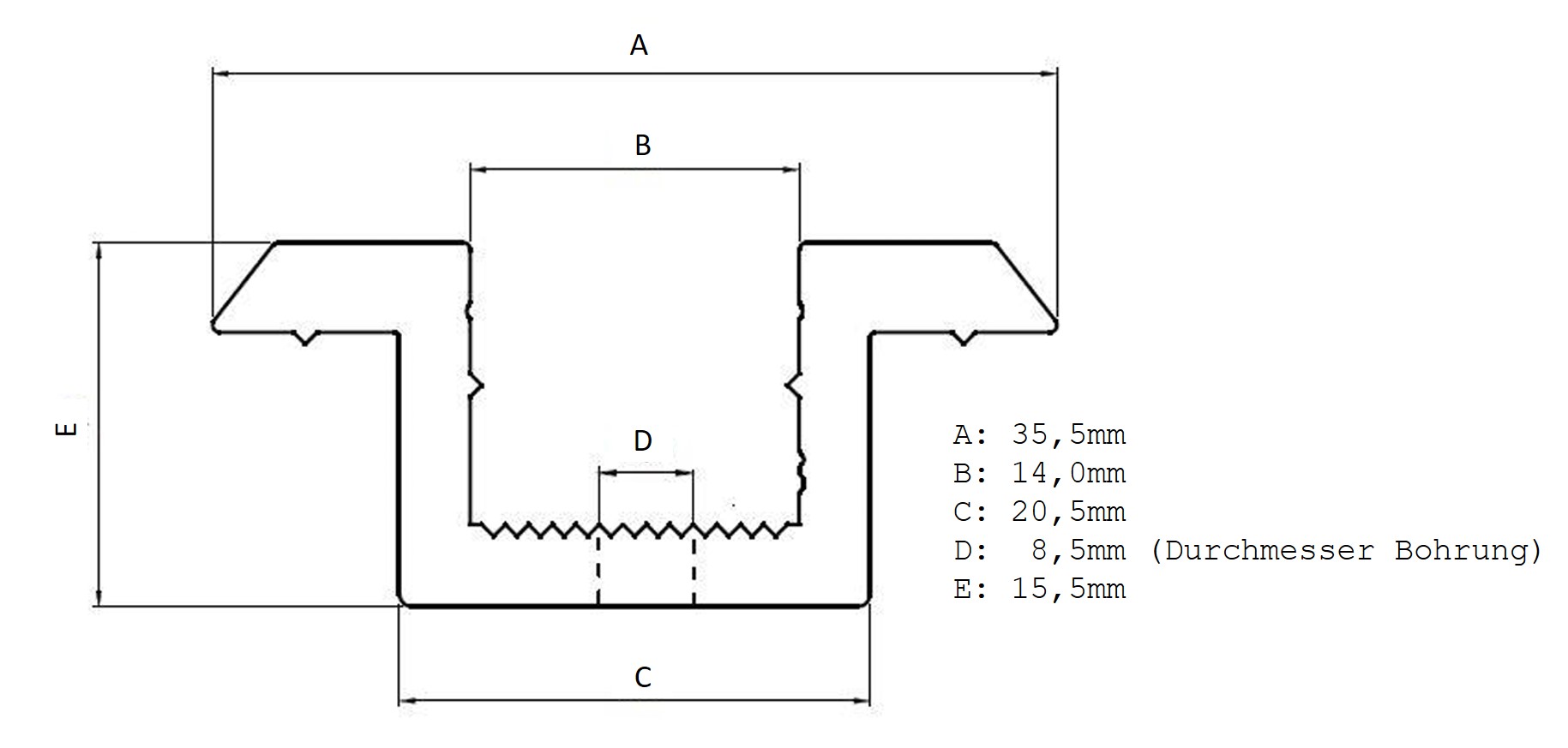

Abmessungen Modulmittelklemme Solar Panel PV-Modul

Solar Panel-Mittelklemme schwarz (stückeloxiert)

incl. VAT

ab 1,00 €

zzgl. Versandkosten; Preis bei 0 % MwSt. gem. §12 (3) Nr.1 UStG.

Mengenrabatt

Anzahl 10 - 4950 - 99100 - 999
Rabatt 5%7%15%
Preis ab 0,95 €ab 0,93 €ab 0,85 €

Solarmodul-Mittelklemme schwarz eloxiert (stückeloxiert) für gerahmte Solar Paneele inkl. Inbusschraube M8, Sicherungsscheibe und Nutenstein M8. Die Klemme hat eine Länge (Klemmbereich) von 70mm.

Lieferumfang:

  • 1x Modulmittelklemme Aluminium schwarz (stückeloxiert) für gerahmte Solarmodule
  • nach Wahl: 1x Inbusschraube Edelstahl M8
  • nach Wahl: 1x Nutenstein Aluminium für Montageprofil M8
  • nach Wahl: 1x Sicherungsscheibe Edelstahl M8

Unsere Modulklemmen sind stückeloxiert und besitzen dadurch auch schwarz eingefärbte Schnittkanten für ein schickes und komplett schwarzes Design.

Zur Montage wird der Nutenstein in das Montageprofil eingeführt und anschließend die Modulklemme mit der Schraube und Sicherungsscheibe am Nutenstein befestigt.

Die Modulmittelklemmen werden eingesetzt, um beidseitig zwei Solarmodule in einer Reihe von Solarpanels auf der Montageschiene zu befestigen. Am Ende einer Reihe von Solarpanels werden stattdessen Modulendklemmen eingesetzt.

Unsere Modulmittelklemmen sind stückeloxiert, was bedeutet, dass auch die Schnittkanten der Klemme komplett eloxiert sind. Dies ist bei stangeneloxierten Klemmen nicht der Fall. Dadurch weisen unsere Klemmen eine noch höhere Korrosionsbeständigkeit aber vor allem auch eine noch schickere Optik in Kombination mit schwarzen Solarmodulen auf.

Bitte wähle die Variante der Modulmittelklemmen passend zur Rahmenstärke Deiner Solarmodule aus. Diese kannst Du dem Datenblatt der Solarmodule entnehmen.

Beschreibung

Hinweise zur Montage der Modulmittelklemmen:

  • Die Innensechskantschraube sollte mit ca. 15-20 Nm angezogen werden; eine höhere Kraft kann dazu führen, dass das Gewinde im Nutenstein beschädigt wird oder der Nutenstein aus seiner Position in der Montageschiene gezogen wird.
  • Es muss bei der Montage der Modulmittelklemme auf dem Solarpanel zwingend immer die beiliegende Sicherungsscheibe eingesetzt werden, um die Schraube gegen selbständiges Lösen zu sichern und um die korrekte Eindringtiefe der Schraube in den Nutenstein sicherzustellen.
